机身铭牌 80 × 40 mm 放大:铝本色底,Navy 预印标志、CE 标记、分隔线、字段名、型号与额定值;序列号、制造年月、Code 128 条码与二维码逐件激光标刻为黑,落在白色底块上(样例数据)
12

产品与环境

机器是品牌里最大、最久、最脏、最晒的载体,所以少色、耐久、可辨认。机身、标签、包装、工装、展位与门头都按本章执行。

12.1机身 CMF 三方案

机身颜色只有四种角色:外壳主色、结构件与底盘色、Leaf 交互色、安全警示色。七类识别色带是第五种,只出现在规定位置(12.3)。现役机型记为方案 0;粉末样板签认后,新批次采用方案 A;方案 B 只做展示样机,不与方案 A 混装在同一批次。

  • 现役绿壳上的单色 Navy 标志
    方案 0 · 现役机型
外壳
高饱和亮绿 #3CB043(现状实测近似),不是品牌色;与 Leaf-600 色差 ΔE ≈ 18
结构件
底盘与外壳同色;作业模块、相机盒、屏幕边框深灰或黑
Leaf
不加 Leaf 交互标记(与机身同色,对比 1.1:1);不加正面叶标(symbol)
侧面标志
单色 Navy(Navy 对绿 4.6:1;Leaf 1.1:1、白 2.8:1 都不达标)
结论
不重喷。只加单色 Navy 标志、带 2 mm Navy-950 边线的色带、铭牌、警示标签,急停补黄环并垫 Ø 180 mm 黄色底板
  • Sand-100 外壳上的主标
    方案 A · 浅暖白(推荐)
外壳
Sand-100 #F3EBE3 ≈ RAL 9001 Cream;聚酯粉末,哑至半哑 30 GU
结构件
底盘 Navy-950 #002641 ≈ RAL 5011,哑光 20 GU
Leaf
只用于可以碰、会动的交互件:释放手柄、接口盖、快拆卡扣;正面叶标放在 Navy-900 圆角方块上,不在 Sand 外壳上单独用 Leaf 叶标(2.7:1)
侧面标志
主标(Navy + Leaf)
结论
样板签认后,新批次采用。日照升温少,在作物行间最显眼,污渍看得见便于维护,符合 Sand / 白 60% 的面积比例
  • Navy-900 外壳上的反白标志
    方案 B · Navy
外壳
Navy-900 #003459 ≈ RAL 5003 · Pantone 302 C;聚酯粉末,半哑 35 GU
结构件
底盘 Navy-950,同方案 A
Leaf
同方案 A
侧面标志
反白
结论
只做展示样机。品牌辨识最强、不显脏;代价是升温明显、深蓝耐紫外差、行间阴影里不显眼、划伤露底

过渡路径:方案 A 粉末样板(ΔE₀₀ ≤ 2.0、光泽度、环境报告)签认之后,才下第一批方案 A 外壳订单;签认前的新批次按方案 0 生产,但必须带标志、色带与铭牌。返厂大修机视同新批次。现役绿机的照片照常使用,只是不在同一画面里并排放绿机与方案 A 机。

安全警示色
安全黄 RAL 1003 / 黑 RAL 9004,安全红 RAL 3001,指令标签安全蓝 RAL 5005(ISO 3864-1);图形符号一律用 ISO 7010,不自绘、不用品牌图标集替代。不用 Harvest 代替安全黄,不用 Crimson 代替安全红,不用 Navy 代替安全蓝
急停
底盘四角各一;红色蘑菇头 Ø ≥ 40 mm + 黄色背景环,外径 ≥ 2 倍按钮直径(ISO 13850);周围 50 mm 内无绿色、无标志、无装饰
元件本色
相机、传感器、灯具、线缆、紧固件保持黑 / 深灰 / 阳极银,不上品牌色、不贴色带
不做
高光(≥ 70 GU)、金属珠光、渐变、双色喷涂拼接(色带除外)、电镀装饰件、木纹或碳纤维贴膜

RAL 与 Pantone 对应都是最近色:供应商按 sRGB 值调色打样,D65 光源下比色后签认。温室环境条款(IP54 / IP65、ISO 12944 C4、盐雾 720 h、氙灯 1000 h、耐农药 ISO 2812-1、附着力 ISO 2409)是验收条件,全文见 CMF 规范。

12.2机身标识

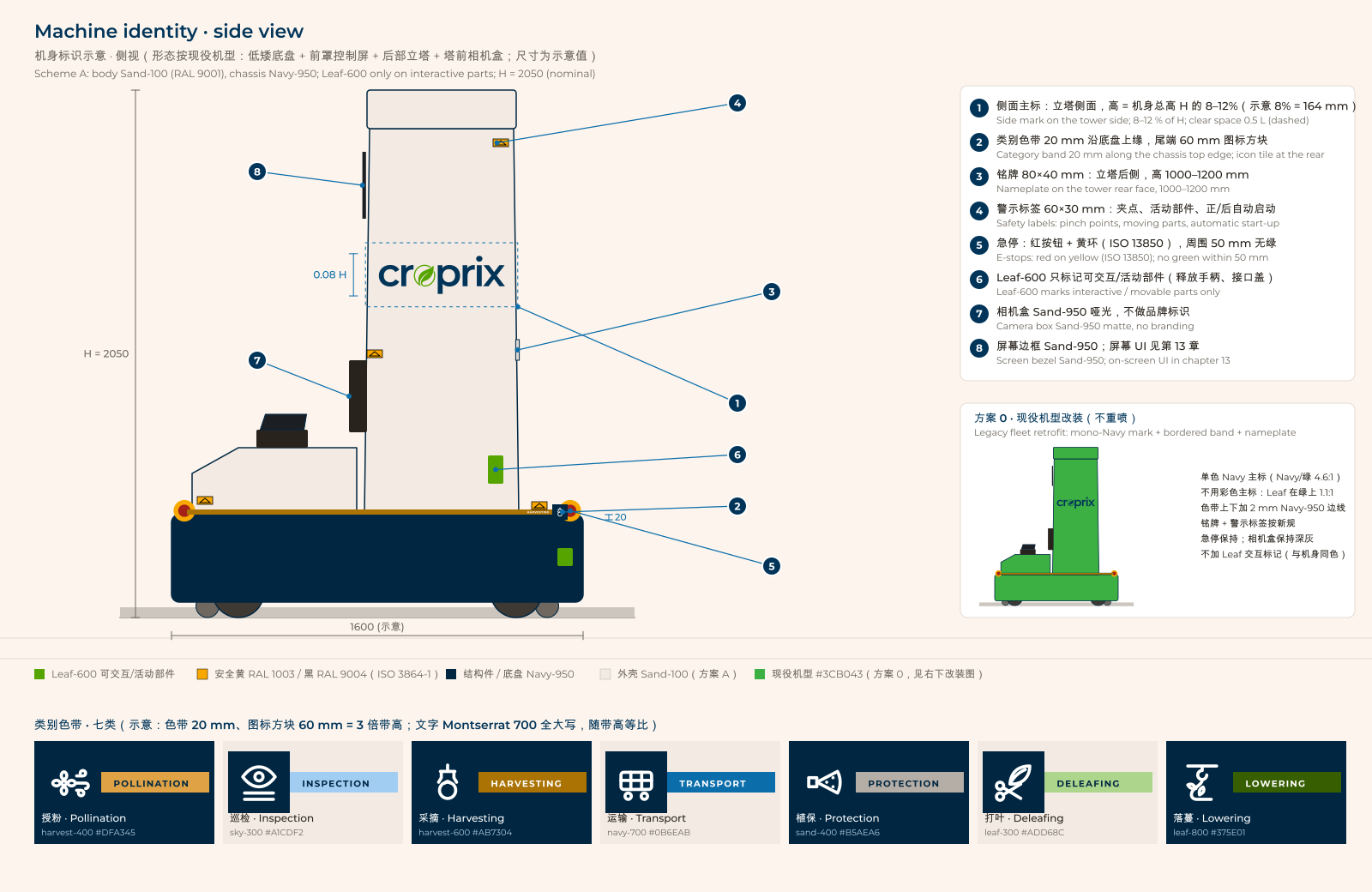

侧视图是标识摆放的总图,图示为方案 A 的采摘机型,其他类别只换色带颜色与图标:主标在尾部侧板居中、墨迹高 0.09 H,色带 20 mm 绕底盘一圈,急停在底盘四角、周围 50 mm 内无绿色。

机身侧视图(方案 A,采摘机型):外壳 Sand-100、底盘 Navy-950,H 约 1800 mm、长约 1600 mm;八个编号:1 尾部侧板居中的主标,墨迹高 162 mm,虚线为安全空间;2 底盘急停;3 底盘上带白色边线的采摘色带与尾端图标方块;4 底盘前段两个 Leaf 交互件;5 前部机箱;6 立塔上两张警示标签;7 塔前脸屏幕;8 立塔侧面铭牌
machine-identity-side.svg侧视 · 1:20 · 点击看整张图纸(另含详图 A 色带与急停、详图 B 主标安全空间、铭牌与 W024 小样)· 下载 SVG
八处标识的定位细则
  1. 侧面主标:尾部侧板平直段居中(立塔侧面只有约 300 mm 深,放不下),两侧各一;墨迹高 = 机身总高 H 的 8–9%(图示 162 mm = 0.09 H),四周安全空间 0.5 L(L = 叶标高度)。方案 A 用主标,方案 0 用单色 Navy,方案 B 用反白。
  2. 急停:红色蘑菇头 Ø 40 mm + 黄环 Ø 80 mm(ISO 13850),底盘四角各一,从任一侧走近都至少看到一个;周围 50 mm 内无绿色。
  3. 类别色带 20 mm:绕底盘一圈,上缘距底盘顶面 92 mm,在急停 50 mm 包络之外;贴在 Navy-950 底盘上时上下各 2 mm 白色边线,尾端 60 × 60 mm 图标方块加 1 mm 白描边(12.3)。
  4. Leaf 交互件:释放手柄、充电口盖(底盘前段),距主标与叶标 ≥ 1 L。标志是机器上唯一不表示可交互的 Leaf 面积。
  1. 前部机箱:相机盒 Sand-950;控制盒外壳同机身,触屏边框 Sand-950;都不贴标。
  2. 警示标签 60 × 30 mm(ISO 7010):W024 当心夹手贴立塔后缘(机械臂旁),W018 当心自动启动贴立塔前下部;观察距离 ≥ 2 m 处放大到 120 × 60 mm。
  3. 屏幕:塔前脸屏幕边框 Sand-950;屏幕上方不放标志。
  4. 铭牌 80 × 40 mm:立塔侧面,距塔前缘 40 mm,下缘离地 1540 mm(视线高度),不被线缆遮挡。

正视与后视

正面只放一个叶标方块,屏幕下方一排七个状态灯;色带经过正面与尾部,图标方块居中。

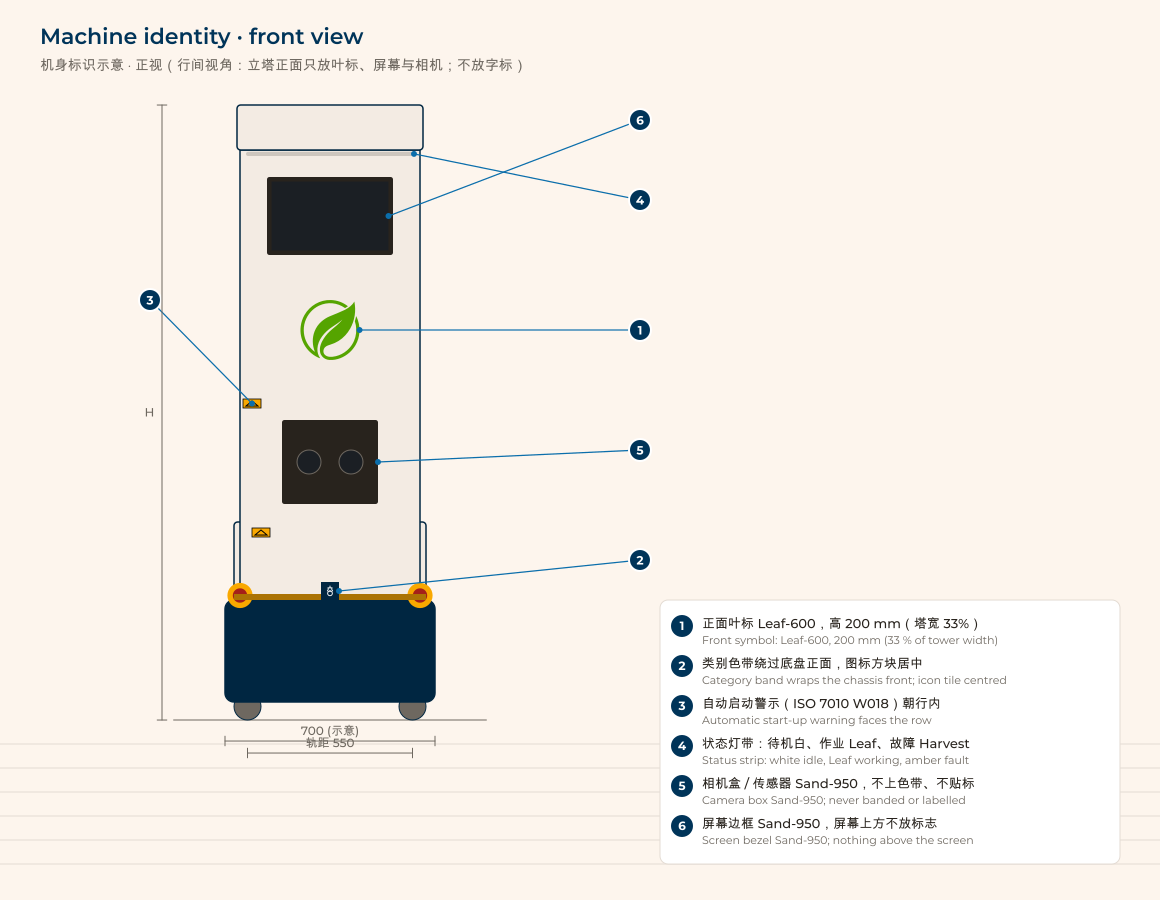

正视图(行间视角):塔宽 420 mm;立塔顶部屏幕,屏幕下方一排七个状态灯(4),检修门板中央 Navy-900 圆角方块上的 Leaf 叶标(3),前部机箱正面左上角 W018 警示标签(2),色带经过底盘正面、图标方块居中(1),底盘两角急停;轨距 550 mm、总宽约 700 mm 后视图:门架外宽约 500 mm,门架与底盘 Navy-950,尾部不贴其他标识;底盘两角急停(5),色带经过尾部、图标方块居中(6),总宽约 700 mm
machine-identity-front.svg正视与后视 · 1:20 · 点击看整张图纸(另含详图 A 状态灯颜色、详图 B 叶标方块与状态灯间距、W018 小样)· 下载 SVG
正视与后视的六处标识
  1. 类别色带绕底盘一圈、经过正面,图标方块居中。
  2. 警示标签 W018 60 × 30 mm:前部机箱正面左上角,行内迎面可见;两侧的位置见侧视图第 6 条。
  3. 正面叶标:Navy-900 圆角方块 200 mm(圆角 22%)上的 Leaf 叶标(L = 112 mm,Leaf 对 Navy-900 4.1:1),居中于检修门板,距状态灯 ≥ 1 L;正面不放字标。原文件是 croprix-symbol-on-navy。
  1. 状态灯:屏幕下方一排七灯,Ø 16 mm,间距 40 mm。颜色与含义按 IEC 60204-1:待机白(中性)、作业中绿(正常)、需干预蓝(需要操作者动作)、异常黄(非危险)、故障红(危险)。LED 按主波长采购(容差 ± 5 nm,白光按色温),不用漆色号或品牌色号指定灯色。
  2. 急停:底盘四角各一(ISO 13850),从任一侧走近都能看到一个。
  3. 尾部:色带同样经过尾部,图标方块居中;尾部不贴其他标识。

屏幕与相机盒保持元件本色,不上色带、不贴标。

方案 0 现役机型改装

方案 0 现役绿机改装侧视图:外壳保持现役绿 #3CB043;五个编号:1 尾部侧板单色 Navy 主标;2 急停补黄环并下垫黄色底板;3 底盘上的类别色带与图标方块;4 立塔上两张警示标签;5 立塔侧面铭牌
legacy-retrofit.svg方案 0 改装 · 1:20 · 点击看整张图纸(另含主标在现役绿上的三种对比、详图 A 色带与急停、详图 B 急停底板俯视)· 下载 SVG
  1. 单色 Navy 主标,贴膜或丝印,墨迹高 0.09 H,尾部侧板居中(Navy 对绿 4.6:1)。
  2. 每个急停补黄环 Ø 80 mm,下垫 Ø 180 mm 黄色底板,台面边缘外的部分折下贴底盘立面、遇机箱立面裁齐:整机是绿色,只有这样急停 50 mm 内才没有绿色。
  3. 类别色带,上下加 2 mm Navy-950 边线(绿底上的色带需要边界),带图标方块。
  4. ISO 7010 警示标签 W024、W018。
  5. 铭牌 80 × 40 mm,位置同方案 A。

重喷外壳。

用主标(Leaf 在绿上 1.1:1)或反白(白在绿上 2.8:1)。

加正面叶标,或加 Leaf 交互标记(与机身同色,看不见)。

相机盒与屏幕保持深灰。改装前拍照存档,改装批次照此执行到方案 A 粉末样板签认为止。

12.3七类识别色带

10–20 m 外靠颜色分辨类别,近看靠图标与文字。七色全部取自 3.2 色阶;色带贴在 Navy-950 底盘上,所以每色对 Navy-950 都 ≥ 3:1。七色没有绿色相(急停 50 mm 内不能有绿色),也避开 Leaf-600(交互色)、Crimson(错误与危险)和安全色;同色相的两类靠明度拉开:浅 / 深琥珀、浅 / 中蓝、浅 / 深土色,另加一个中性灰。格下依次是色名、HEX 与对 Navy-950 的对比度。

  • 授粉 PollinationHarvest-300#EFBE799.1:1
  • 巡检 InspectionSky-300#A1CDF29.3:1
  • 采摘 HarvestingHarvest-500#C8880C5.2:1
  • 运输 TransportNavy-600#3F86BD4.0:1
  • 植保 ProtectionSand-500#9D958E5.3:1
  • 打叶 DeleafingSoil-200#EDD8C811.3:1
  • 落蔓 LoweringSoil-600#A6744A3.9:1
七类识别色带版式:每类左端一个 60 × 60 mm Navy-950 方块加白色类别图标,接 20 mm 色带,带内英文类别名全大写,运输、落蔓用白字,其余用 Navy-950 字;右侧中英文类别名、色值与对 Navy-950 的对比度;再右两列小样,每色分别贴在 Navy-950 底盘上(白色边线、方块白描边)与现役绿上(Navy-950 边线);三个编号分别指图标方块、带内类别名与边线
category-bands.svg七类色带版式 · 1:5 · 小样 1:10 · 点击看整张图纸(另含详图 A 落蔓色带端头尺寸)· 下载 SVG

版式

  1. 图标方块 60 × 60 mm Navy-950,放白色类别图标(本系统图标集,图标 42 mm = 0.7 × 方块,描边比例 1.75/24 不变);侧面在色带尾端,正面与尾部居中;贴深色表面时方块加 1 mm 白描边。
  2. 类别名:带内英文全大写,Montserrat 700,字高 12 mm = 带高 60%(字号 17.1 mm),字距 +0.03 em,距方块 12 mm;运输、落蔓用白字,其余五类用 Navy-950 字。
  3. 边线按色带所贴表面定:深色表面(Navy-950 底盘、方案 B 外壳)上下各 2 mm 白线;浅色与中间色表面(现役绿、Sand)上下各 2 mm Navy-950 线,方块不描边。任何底色上都有边界。

位置与材料

一条 20 mm 色带绕底盘一圈(两侧、正面、尾部),上缘距底盘顶面 92 mm。色带只有这一条,不在立塔、模块、传感器上重复。

材料用户外级铸造贴膜按七色打样(ΔE₀₀ ≤ 2.0,样条贴在 Navy-950 样板上看),或与外壳同工艺的粉末喷涂遮蔽分色。色带永远不用绿色。七色冻结前在温室现场做 10 m / 20 m 目视验证(自然光与补光灯下)。

12.4铭牌与标签

三种标签都是 1:1 印刷稿,单位 mm;铭牌与序列号标签按同一比例并排。预览里的型号、序列号与地址是样例数据,正式内容由数据系统填充。

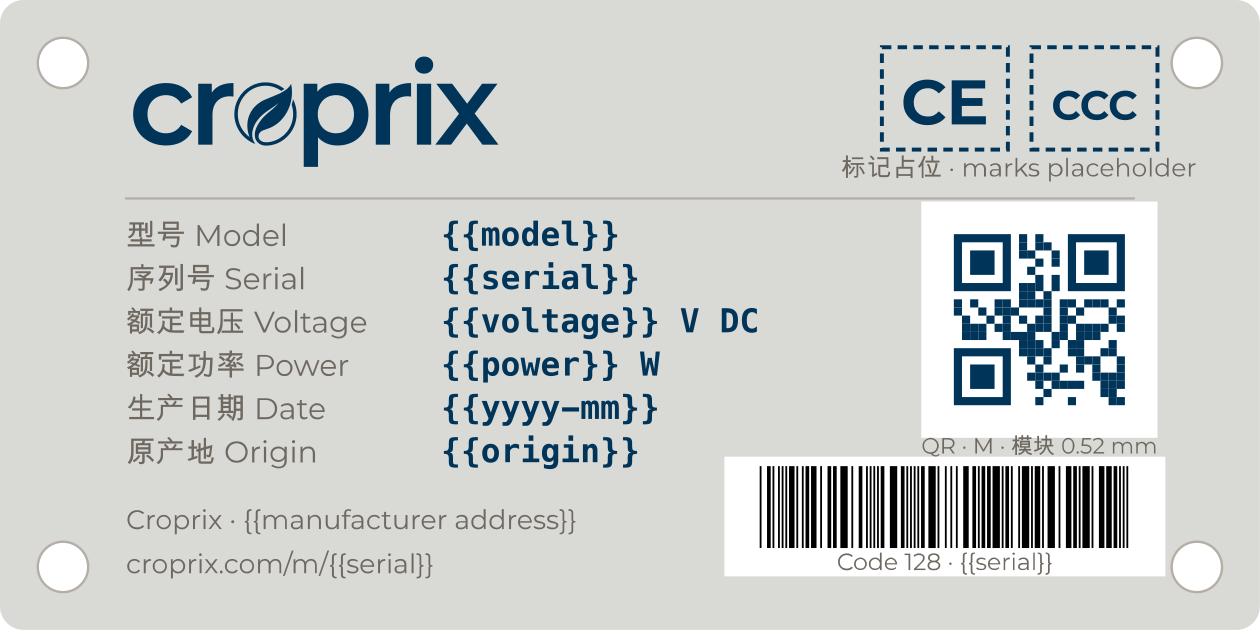

  • 铭牌 80 × 40 mm:铝本色底,Navy 预印标志、CE 标记、分隔线、字段名、型号与额定值;序列号、制造年月、Code 128 条码与二维码逐件激光标刻为黑,落在白色底块上(样例数据)
    铭牌 80 × 40 mmnameplate-80x40.svg铝板 · 预印 + 逐件激光 · 下载 SVG

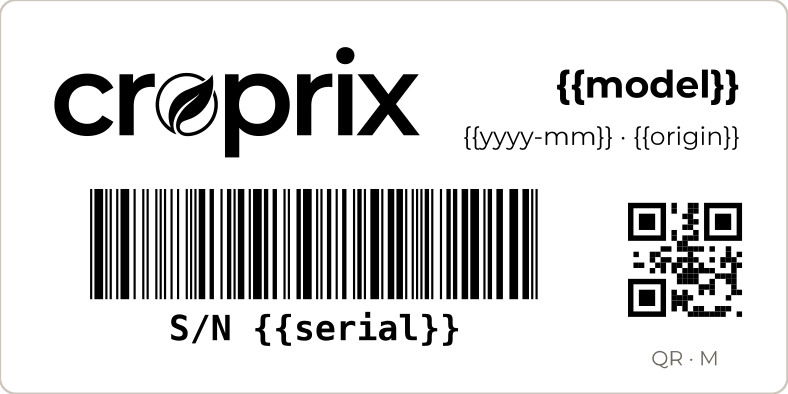

  • 序列号标签 50 × 25 mm:哑白底全黑热转印,标志与型号 CX-H1、制造年月与产地,右上二维码,下方 Code 128 条码与 S/N 行(样例数据)
    序列号标签 50 × 25 mmserial-label-50x25.svgPET 热转印 · 下载 SVG

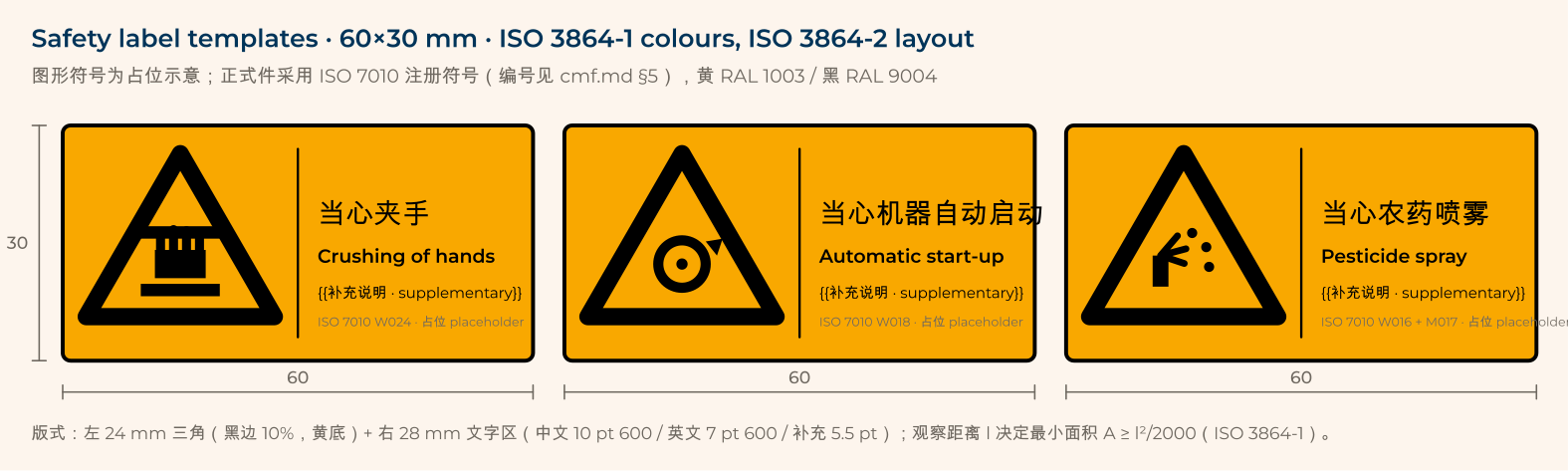

  • 四张警示标签 60 × 30 mm,两行两列:W024 当心夹手、W018 当心自动启动、W016 当心中毒三张是黄底黑边三角,M017 必须戴防毒面具一张是白底蓝色圆形指令标志;右侧文字区中英双语标题,各带一行中英说明;图下红字注明四个符号都是占位图形,制版换用 ISO 7010 / GB 2894 正式矢量
    警示标签 60 × 30 mm × 4(W024 / W018 / W016 / M017)safety-labels.svg符号正式件用 ISO 7010 · 下载 SVG

铭牌是铝板,标志与字段预印 Navy,逐件数据激光标刻为黑;序列号标签是 PET 热转印,全部黑色;警示标签按 ISO 3864-2 版式,符号只用 ISO 7010 注册矢量。

材料、工艺与版式细则

铭牌

材料
铝板 0.5–0.8 mm,本色或哑光阳极氧化;圆角 R1.5;四角 Ø 3.2 mm 孔,或背面永久双面胶
工艺
预印 + 逐件激光:标志、CE、字段名与型号级数据批量丝印 Navy(Pantone 302 C)或阳极预印,条码与二维码处预印可激光的白色底块;序列号、制造年月、条码与二维码逐件激光标刻(黑)。量产也可整板用 Metalphoto 或 UV 数码直印,全部为黑
内容
品名、制造商全称与地址(兼作原产地)、型号、序列号、制造年月、额定电压 / 功率、CE(高 5.5 mm,≥ 5 mm)、Code 128、二维码。只印 CE;UKCA、CCC 等取得相应认证后才加印,与 CE 同高、放在 CE 左侧,未取得的不印、不留位
耐候
IP65 环境 5 年可读;附着力 ISO 2409 0 级;耐 1% 次氯酸钠擦拭 100 次

序列号标签

材料
PET 热转印标签,哑白面,永久丙烯酸胶,树脂碳带;满足 UL 969
打印
≥ 300 dpi,全部黑色;Code 128 X 尺寸 0.169 mm(300 dpi 2 点),条高 7 mm,静区 10X;300 dpi 首件达不到 C 级时改用 600 dpi 打印头
等级
条码 ISO/IEC 15416 ≥ C;二维码按 12.9
位置
电池仓门内侧、主控板旁、外箱标旁各一张,同一序列号

警示标签

色彩
安全黄 RAL 1003 / 黑 RAL 9004,指令符号安全蓝 RAL 5005;数码印刷黄用 CMYK 0 20 100 0 对色卡
版式
ISO 3864-2:左侧黑边三角,右侧文字区;黄底到模切边,不加外框描边。标题中文 Noto Sans SC 600 字号 3.5 mm,英文 Montserrat 600 2.45 mm
符号
ISO 7010 注册矢量:W024 夹手、W019 挤压、W018 自动启动、W016 有毒、W023 腐蚀、W012 触电、W026 电池充电、W022 锐利元件;指令 M017 防毒面具、M009 防护手套
尺寸
60 × 30 mm 适用 ≤ 1 m;≥ 2 m 用 120 × 60 mm;不缩小

12.5包装

A 外箱刀版展开(FEFCO 0201,样例内尺寸 600 × 400 × 400 mm,本色牛皮纸):展开长 2035 mm,含 35 mm 糊口,依次为 L1 长 600、W1 宽 400、L2 长 600、W2 宽 400 四面,上下摇盖各 200 mm、箱高 400 mm;两个长面各印单色 Navy 主标与网址,左上一排四个 ISO 780 搬运符号,L1 面右下是外箱标位(点线框,不印);两个宽面各印六根行间线;图例:切线实线、压痕红色虚线、外箱标位点线;L1 面圈出详图 C
carton-dieline.svgA 刀版展开 · 1:20 · 单色 Navy · 点击看整张图纸(另含规格要点)· 下载 SVG

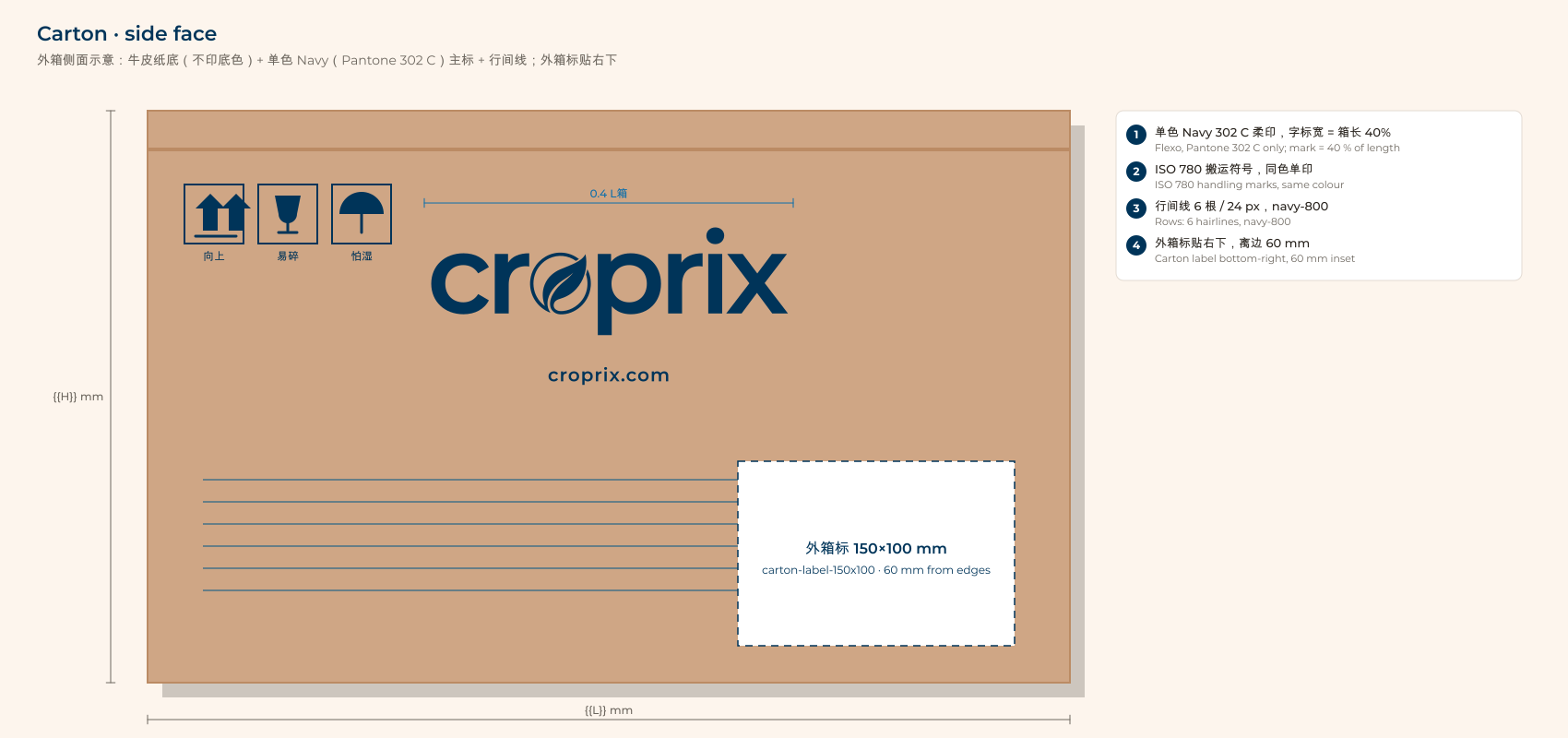

B 合箱等轴测:长面印单色 Navy 主标、网址与一排四个搬运符号,右下为外箱标位(点线框);宽面印六根行间线;箱顶一条合缝 C L1 面印刷位置 1:10:主标墨迹宽 240 mm = 0.4 × 箱长,墨迹顶距顶折线 100 mm;网址 croprix.com 字高 16 mm,在主标下 1 L;四个搬运符号离上边、左边各 30 mm;右下外箱标位离右边、下边各 20 mm,圈 D 指外箱标
carton-dieline.svgB 合箱等轴测 · 轴向 1:20 · C L1 面印刷位置 · 1:10

外箱

牛皮纸瓦楞本色,不印底色,只用一种油墨:Navy Pantone 302 C 柔印。两个长面各印单色 Navy 主标,墨迹宽 = 箱长 40%,墨迹顶距顶折线 100 mm,下方 ≥ 1 L 处印网址,字高 16 mm;左上一排 40 mm 的 ISO 780 搬运符号,离边 30 mm;两个宽面各印六根行间线,间距 20 mm。不做四色、不做满版。

整机木箱或钢架:本色木材或 Navy-950 喷涂钢架,单色 Navy 模板喷涂主标,墨迹宽 ≥ 300 mm。内包装无印刷,珍珠棉白色或本色,不用彩色泡沫。

外箱标

150 × 100 mm,铜版纸不干胶或 PET,贴 L1 面右下,离右边、下边各 20 mm。两层:预印一色 Navy(标志、发货方、字段名、分隔线、搬运符号),数码印刷时 Navy 用 CMYK 100 42 0 65;逐箱数据热转印黑(收货方、字段值、条码与二维码),收货方是全标最大的字。ISO 780 符号用正式件,模板里的只是示意。

白在中国、日本、韩国、印度、越南有丧事联想,这些市场的包装不用大面积纯白(10.5)。

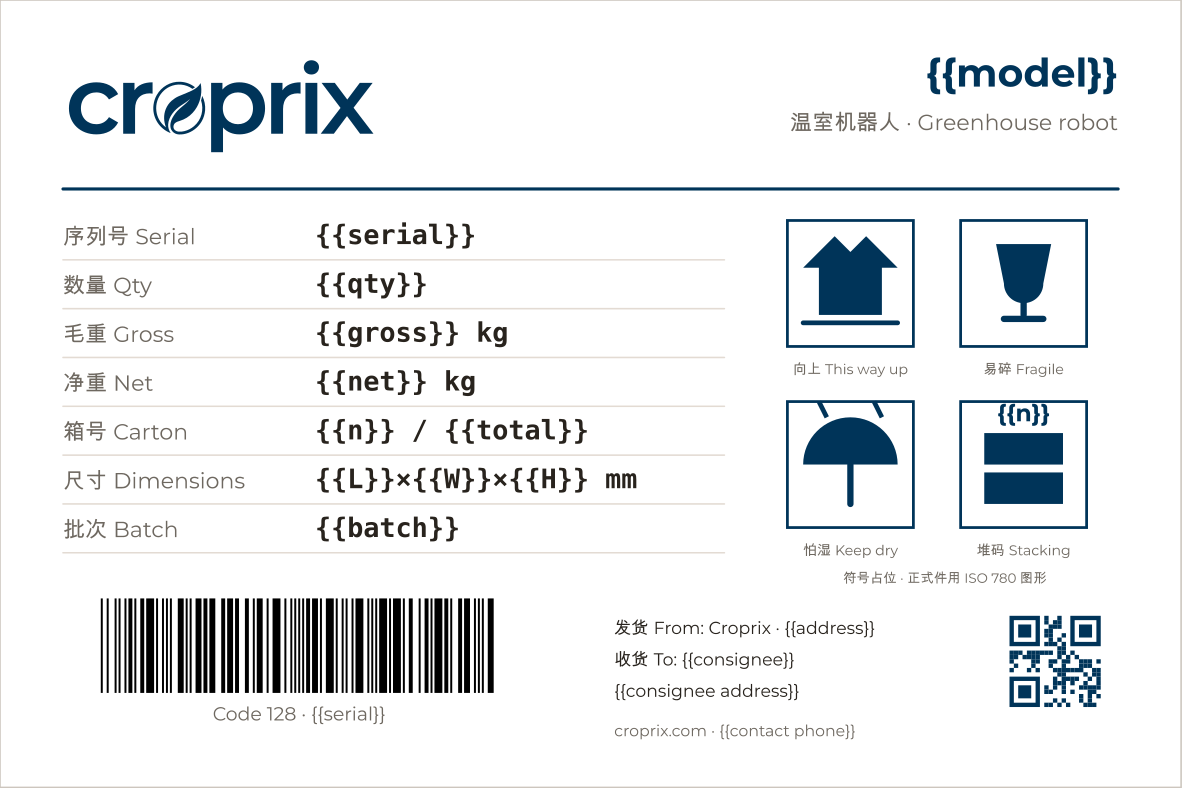

外箱标 150 × 100 mm:左上 Navy 标志与发货方,右上最大字号的收货方单位与地址;型号 CX-H1 与品名,箱号、料号、数量、毛重、净重、件数、尺寸、批次;黑色 Code 128 条码与二维码;右侧向上、易碎、怕雨、堆码层数极限四个搬运符号(样例数据)
carton-label-150x100.svg外箱标 150 × 100 mm · 预印 Navy + 热转印黑 · 下载 SVG

12.6工装与车辆

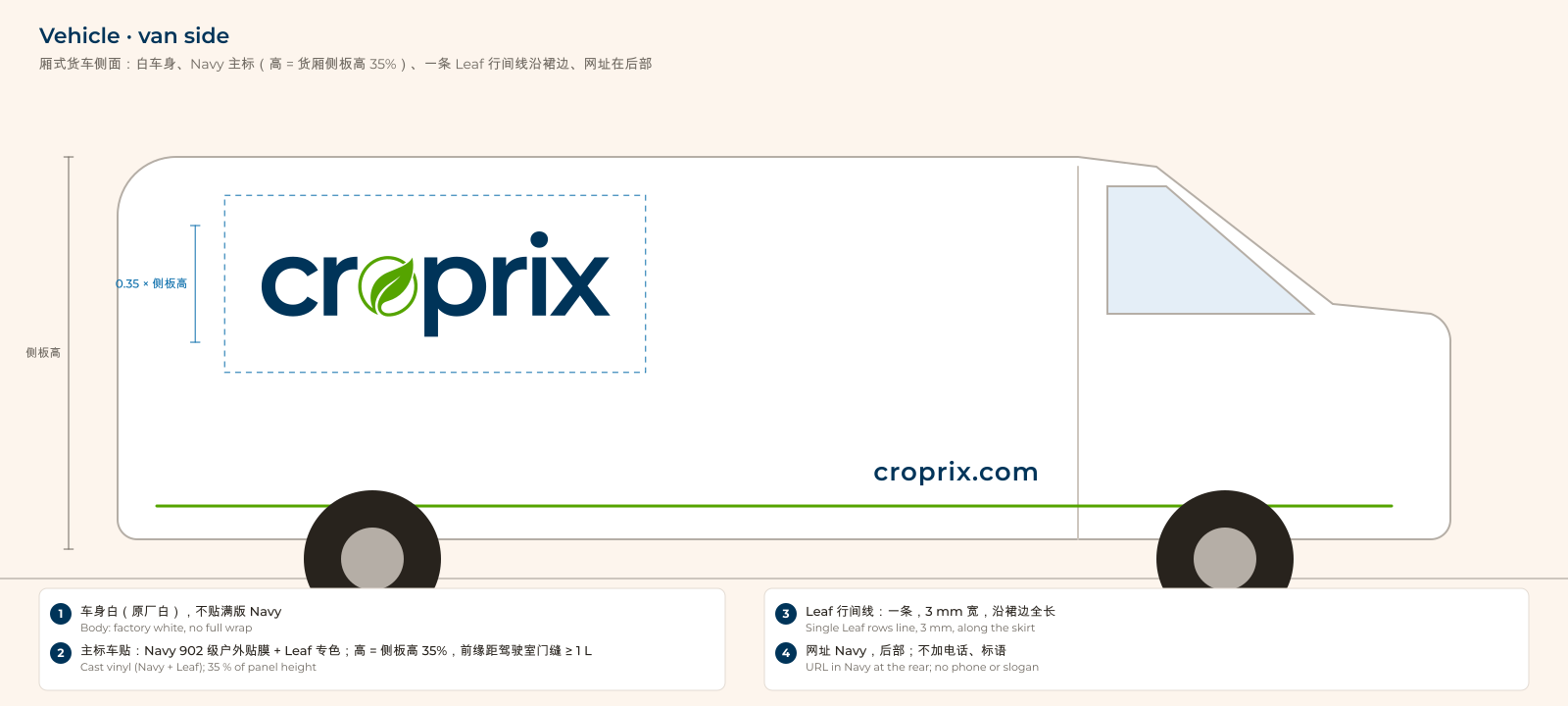

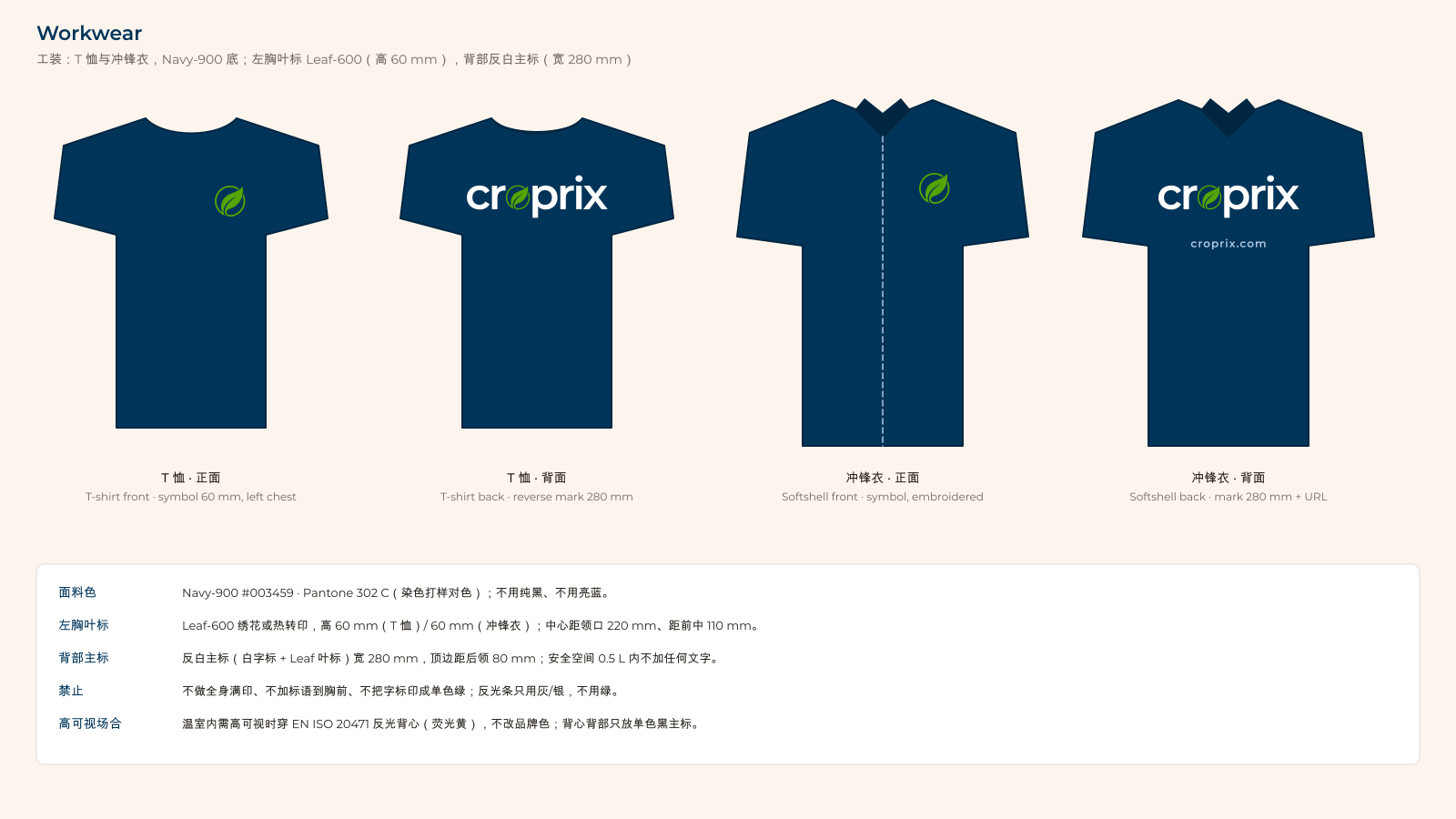

工装与车辆不另画示意图:工装 mockup 用供应商的款式线稿或实拍平铺图,车辆 mockup 用目标车型的侧视线图或照片,按下表放标志。面料与车贴都按 Pantone 302 C / 369 C 打样,D65 光源下比色 ΔE₀₀ ≤ 2.0。

部位工装 · T 恤、冲锋衣车辆 · 厢货
底色 Navy-900,面料染色对 Pantone 302 C 原厂白车身,不改色、不做车身彩绘
主标 背部反白主标墨迹宽 280 mm,热转印或丝印,居中,上缘距后领口约 100 mm 两侧对称各一,铸造贴膜 Navy + Leaf;墨迹高 = 货厢侧板高 35%
叶标 左胸标准位(冲锋衣在拉链左侧)绣花,高 60 mm,绣线对 Pantone 369 C(或热转印) —
安全空间 0.5 L 内不压口袋、拉链与文字 主标前缘距驾驶室门缝 ≥ 1 L
网址 不上背面 croprix.com,Montserrat 600,Navy,放在车身后部(侧板后端与后门)
反光与高可视 反光条灰或银;高可视场合外穿 EN ISO 20471 荧光背心,背部只放单色黑标志 —
不做 满印、胸前标语、色带、绿色反光条;袖口、领口不上品牌色 满版 Navy、满版绿、照片满版或 Leaf 大面积色块;裙边线、行间线;电话、标语、二维码与其他装饰

12.7展位

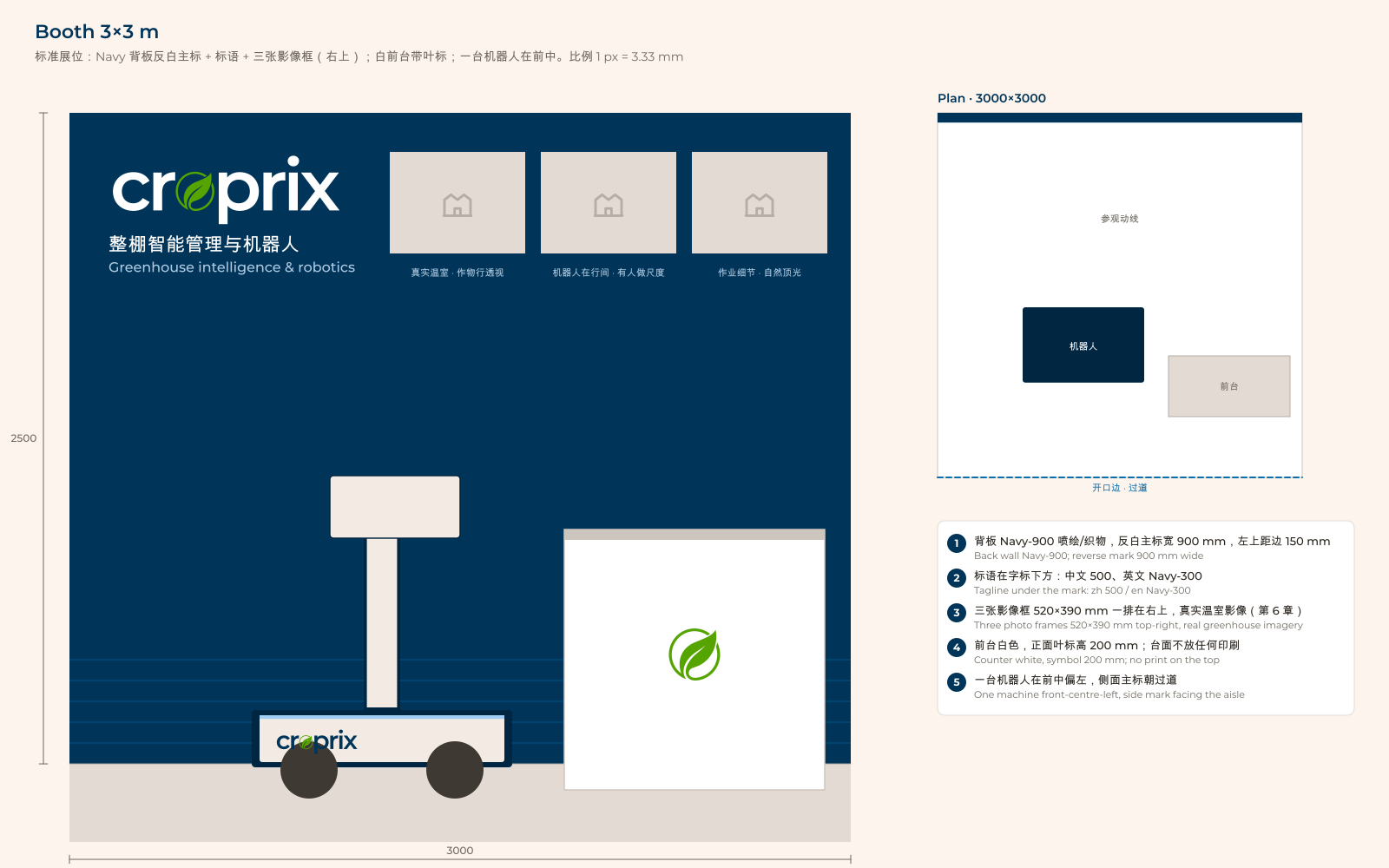

3 × 3 m 角位展位(前、右两面开口)分四个视图:A 背板立面、C 侧墙立面、B 平面、D 前台;背板主标与标语的 1:20 详图 E 在整张图纸里。机器人在图里只画虚线轮廓,效果图用真机照片抠像或 3D 渲染。

booth-3x3.svgA 背板立面 · C 侧墙立面 · 1:50 · 点击看整张图纸(另含详图 E 与分项规格)· 下载 SVG

A 背板立面

Navy-900 织物或喷绘,打样对 Pantone 302 C。反白主标墨迹宽 900 mm,墨迹顶距上边、C 左缘距左边各 150 mm;标语按 2.9 标语锁定 的下方版:标语顶距字标基线 0.5 L(约在墨迹底下 23 mm),Sand-50,Noto Sans SC 500,字高 44 mm,左缘对齐字标墨迹。右上三张影像框 520 × 390 mm,间距 60 mm,距上边、右边各 150 mm,只放 6 影像 规定的真实温室照片。

C 侧墙立面

Navy-900 素面,不放任何图形;墙体为展会系统墙,厚 80 mm。

B 平面 3 × 3 m:背板与左侧墙为实线,前边与右边开口,分别接前过道与侧过道;机器人足迹 1600 × 700 mm,距背板 1000 mm、距侧墙 200 mm,框内注“侧面主标朝前过道”;前台宽 1000 mm,在右前开口角,距前过道、侧过道各 150 mm;绿色虚线为参观动线,从前过道进、经机器人侧面、回到前过道
booth-3x3.svgB 平面 · 1:50

B 平面

现场放一台机器人,足迹 1600 × 700 mm,距背板 1000 mm、距侧墙 200 mm,长边平行前过道,侧面主标朝前过道。前台放在开口角,距前过道、侧过道各 150 mm;参观动线从过道经过机器人侧面再回到过道。单开口位(只有前过道)时,前台移到右前角贴侧墙,其余尺寸不变。地毯 Sand-100 或本色。

D 前台:正面 1000 × 1000 mm,Leaf 叶标高 200 mm、水平居中、上缘距台面 250 mm;侧面深 500 mm,素面
booth-3x3.svgD 前台 · 正面与侧面 · 1:20

D 前台

白色 1000 × 500 × 1000 mm;正面叶标 200 mm,水平居中,上缘距台面 250 mm;台面无印刷。

背板一个标志、一句标语、三张现场照片;侧墙素面。

机器按真机摆放,侧面主标朝向参观动线。

背板放产品数字,或标“已交付 / 研发中”。

放第二个标志,做渐变、发光或满版绿地面。

12.8门头与导视

门头

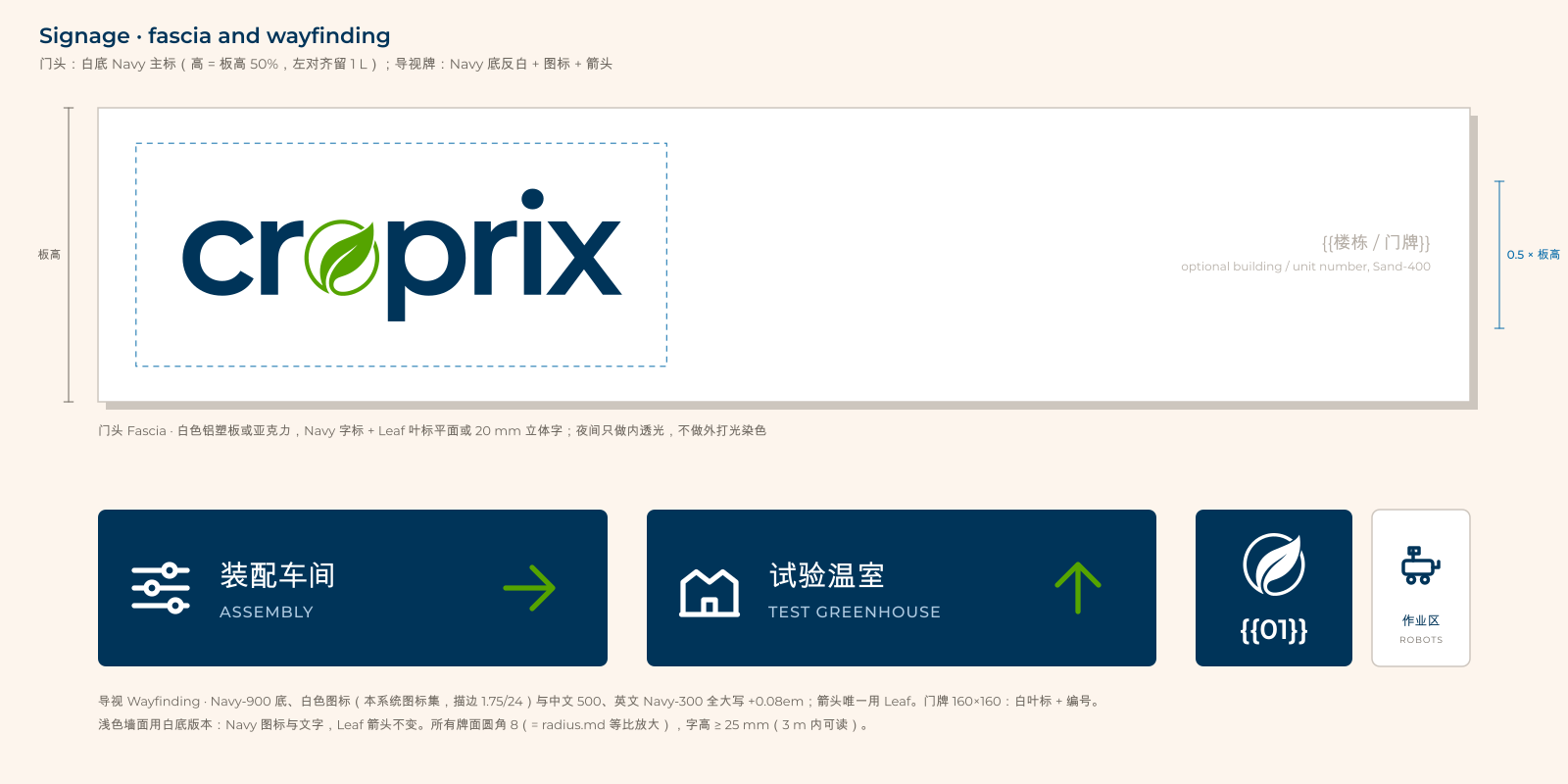

门头立面:白板 2400 × 600 mm、Navy-950 面框,主标墨迹高 300 mm(板高 50%),左留 1 L = 172 mm,虚线为安全空间;右侧楼栋号「A 栋」字高 75 mm,距主标 ≥ 2 L、右留 1 L
signage-fascia.svg门头立面 · 1:20 · 点击看整张图纸(另含立面规则)· 下载 SVG

白色铝塑板 4 mm 或亚克力 ≥ 3 mm,Navy-950 铝托盘加 20 mm 面框。主标墨迹高 = 板高 50%,左对齐,左侧留 1 L,安全空间 0.5 L 内不放文字或图形。板高变化时全部尺寸等比缩放;2400 × 600 mm 是样例,直角。

楼栋号优先另做 1 M 门牌(见下方导视);必须上门头时只写“A 栋”,Noto Sans SC 500,Navy-900,字高 ≤ 主标墨迹高 25%(样例 75 mm)且 ≥ 25 mm,距主标 ≥ 2 L,右留 1 L,在面板上垂直居中。

白底,一个主标。

夜间只做背发光:整个标志一起做反槽字,光晕落在白板上。

做正面内透光(302 C 半透膜夜里几乎不透光)。

外打彩光、做渐变底,或把叶标单独做成发光体。

门头剖面 A–A:墙面支架、Navy-950 铝托盘与面框、白色面板、反槽字与朝墙 LED,四个编号,总厚约 154 mm;详图 B 字母上缘:字背离板 30 mm、字深 20 mm,铝面板加侧板烤漆对色 302 C,M6 螺杆,LED 模组朝墙发光,透明 PC 背板,光晕落在白色面板上
signage-fascia.svg剖面 A–A · 1:10 · 详图 B 字母上缘 · 1:2 · 点击看整张图纸
  1. 托盘与面框:Navy-950 铝型材,面框 20 mm,深约 60 mm,经支架固定在墙面。
  2. 面板:白色铝塑板 4 mm,或亚克力 ≥ 3 mm。
  3. 立体字:反槽字,铝面板 3 mm 加侧板,深 20 mm,烤漆对色 Pantone 302 C,叶标对 369 C。
  4. 背发光:LED 模组朝墙发光,字背离板 30 mm(M6 螺杆,透明 PC 背板);夜间在白板上形成光晕,字与叶标是深色剪影。

导视

导视牌尺寸系列,模数 M = 160 mm,牌高 1 M:3 M 指示牌,Navy 底、白色温室图标、「试验温室 TRIAL GREENHOUSE」、右端 Leaf 右箭头;2 M 短指示牌,左端 Leaf 左箭头、「办公 OFFICE」、右侧白色人员图标;1 M 门牌,Navy 底白色叶标与编号 01;1 M 白底区域牌,Navy 机器人图标与「作业区 ROBOT WORK AREA」
wayfinding.svg导视牌尺寸系列 · 1:5 · 点击看整张图纸(另含版式规则、详图 A 字高量法、详图 B 箭头)· 下载 SVG

模数 M = 160 mm:牌高 1 M,宽 1 M(门牌、区域牌)、2 M(短指示)、3 M(指示牌)。Navy-900 底,白色图标 72 mm,取自本系统图标集,距左边 24 mm,文字从 116 mm 起排。中文 Noto Sans SC 500,字高 30 mm;英文 Montserrat 500 全大写,字高 13 mm,字距 +0.08 em。字高指汉字字面高与拉丁大写高,不是字号,制作商按字高开字;中文字高不小于 25 mm,保证 3 m 内可读。圆角 8 mm,铝板 2 mm 加户外贴膜或丝印。

箭头是牌面上唯一的 Leaf,放在所指一侧:右向箭头用图标集的 arrow-right,在右端,中心距右边 72 mm;左向箭头用图标集的 arrow-left,与图标对调位置。深底牌文字一律白色,白底牌一律 Navy。门牌放白色叶标 64 mm 与 Montserrat 600 编号,字高 30 mm。浅色墙面用白底版本;区域牌用机器人图标,中文字高 26 mm,英文两行、字高 10 mm。

Navy 底反白,箭头用 Leaf。

图标用本系统图标集。

用绿底,或用其他图标库。

把箭头以外的元素做成绿色。

12.9二维码

二维码样例:Navy-900 模块,白色底,四周 4 模块静区;编码 croprix.com/m/CX-H1-2026-000123,版本 3,M 级纠错 同一二维码按屏幕最小尺寸显示:码本身 96 px,外加静区
qr-sample.svg左:放大 · 右:屏幕最小尺寸,码 96 px 加静区

只编码 https://croprix.com/… 短路径:机器 croprix.com/m/<序列号>,外箱 croprix.com/c/<箱号>,印刷品与展会 croprix.com/x/<活动>。不用第三方短链,不带 UTM 长参数,不编码 Wi-Fi、vCard 或纯文本;路径由官网做 301 维护,旧码永不失效。

纠错
M 级,所有场景统一
颜色
预印的固定链接(印刷品、展板、样张)用 Navy-900,在白或 Sand-50 上;逐件生成的码(铭牌激光标刻、序列号标签与外箱标热转印)用黑,与同层可变数据同色。不做反色、渐变、圆点模块、彩色,不用 Leaf,不嵌中心标志
静区
四周 ≥ 4 模块,推荐 6;静区内不放文字、边框、标志与色带;铭牌上的静区是白色底块。码与标志相距 ≥ 0.5 L
最小尺寸
码本身(不含静区):铭牌 10 mm、标签 8 mm、外箱 16 mm、印刷品 12 mm、屏幕 96 px;展板按扫描距离 ÷ 10
模块
铭牌 ≥ 0.5 mm、热转印标签 ≥ 0.33 mm、外箱 ≥ 0.6 mm、印刷品 ≥ 0.4 mm、屏幕 ≥ 3 px
说明文字
码下方或右侧一行,字号 ≤ 码边长 15%,与码相距 ≥ 1 个静区,颜色与同版文字相同;铭牌、序列号标签、外箱标不放码下网址行。一个版面只放一个码
验收
打印质量 ISO/IEC 15415 ≥ C;三部不同手机在规定距离 3 秒内识别

全文见 二维码规范。

12.10供应商交付

发包、制版稿与打样按 11.4 制版稿签认 的流程走:品牌负责人签认制版稿后才开机,签认打样后才批量。

随附文件、打样与验收清单
随附
本章链接;下载页里的产品标识、标志与图标原文件;颜色对照:Navy Pantone 302 C、Leaf Pantone 369 C、Navy-950、Sand-100,RAL 9001 / 5011 / 1003 / 9004 / 3001 / 5005,七类色带色值;状态灯 LED 按主波长
单位与量法
印刷稿 SVG 单位 mm,1:1 输出不缩放;技术线图只定标识的位置、尺寸与颜色,结构与加工以 CAD 与制作商深化图为准。标志按墨迹量(i 点顶至 p 降部底),字按字高量(拉丁大写高 / 汉字字面高)
打样
外壳 RAL 9001 与 Navy-950 粉末样板、七色贴膜样条(贴在 Navy-950 样板上看)、铭牌 1 件、警示标签 4 种各 1 件、外箱印刷样 1 面(牛皮纸);D65 光源下比色 ΔE₀₀ ≤ 2.0
报告
盐雾 720 h、氙灯 1000 h、ISO 2812-1 耐化学品、ISO 2409 附着力、IP 等级
符号
ISO 7010 与 ISO 780 / GB/T 191 符号由供应商用注册矢量制版并标注编号;模板里的示意图形不直接印刷
条码与二维码
由我方数据系统逐件生成矢量文件提供;供应商不自行生成、不手填序列号;首件按 ISO/IEC 15416 / 15415 实测,等级 ≥ C
铭牌字段
字段与认证标志由法规与认证负责人确认后制版
标志
不改比例、不改色、不加描边或阴影、不改字距
改装批次
现役机型只加单色 Navy 主标、带 Navy-950 边线的色带、急停黄环与 Ø 180 mm 黄色底板、铭牌与警示标签,不重喷;改装前拍照存档

材料型号、耐候要求与逐项发包清单见 产品标识资产说明。
